L'AILE page 5

PREPARATION DU COFFRAGE (suite)

Les choses sérieuses continuent...
Ont fini de mettre en place les différents renforts, les accessoires (phare) et les divers câblages qui ne seront plus accessibles aprés coffrage.

Voici quelques photos de la préparation du coffrage des ailes :


Le support du phare est recouvert de scotch "alu".	Les enjoliveurs sont collés à la cyanocrilate...
Puis les leds sont installées et le câblage est soudé aux Leds (avec une résistance de 22Ohm pour chaque Led)	Et l'ensemble est collé dans l'aile.

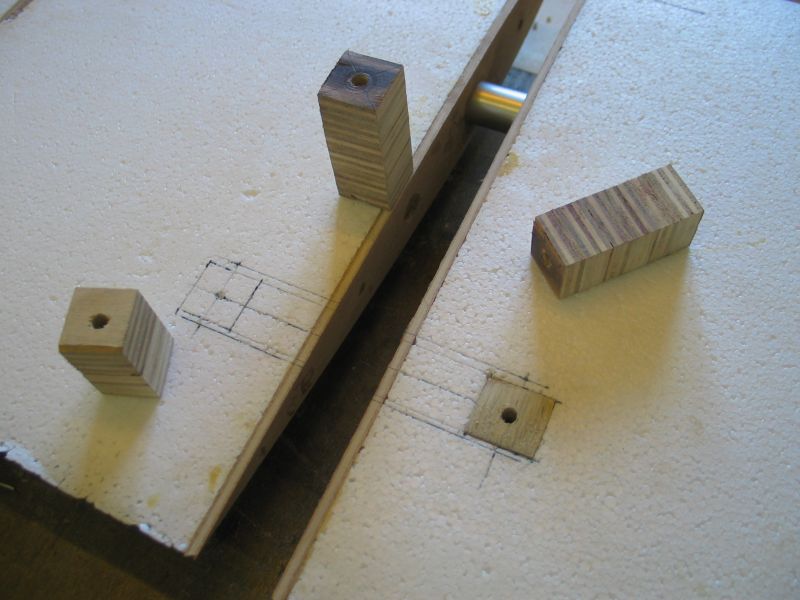

Des blocs constitués de plusieurs épaisseurs de CTP renforce les passages des vis de fixation des ailes.	Vue des renforts des haubans : un insert en alu vissé dans un renfort en CTP. L'insert en alu est taraudé M3 et recevra la vis de fixation du hauban.

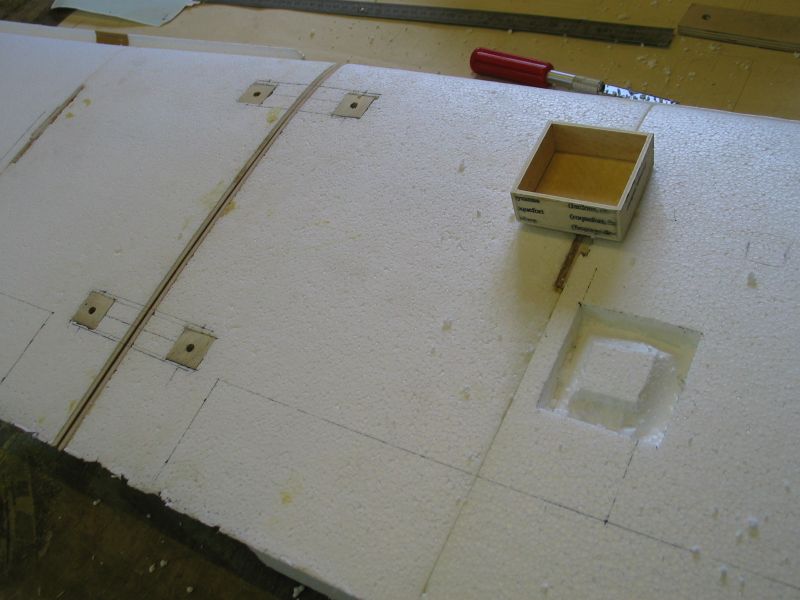

Il faut ensuite creuser le polystyréne pour mettre en place les boîtes à servo.	Les boîtes à servo sont en place ainsi que le câblage des servos.
Les boîtes à servos et les renforts sont collés, c'est fini pour l'intrados !	A l'extrados il faut boucher les fentes, laissaient lors de la découpe des passages des fils, par des planchettes de balsa. Aprés un petit mastiquage pour eviter les trop grosses imperfections, l'aile est prête à être coffrée !
