Ce logiciel est disponible sur le site de Guillaume COQUERY. Il a été développé pour une utilisation modéliste, par des modélistes. Il est payant mais en plus d'être vraiment très bon marché pour ce type de logiciel, l'argent de votre achat est reversé à une association de lutte contre le cancer.

La première chose à faire après l'avoir installé est de le paramétrer pour votre électronique et votre table. Les paramétrages qui suivent sont valables pour la carte MM2001 et ma mécanique. Si votre mode de réduction et la taille de votre table sont différents il faudra adapter les valeurs des paramétres ci-dessous !

ATTENTION : avant de commencer vérifier bien que le séparateur décimal est la virgule et non le point !!

Pour atteindre la fenêtre de paramétrage, démarrer CnFraise et cliquer sur l'onglet "Configuration".

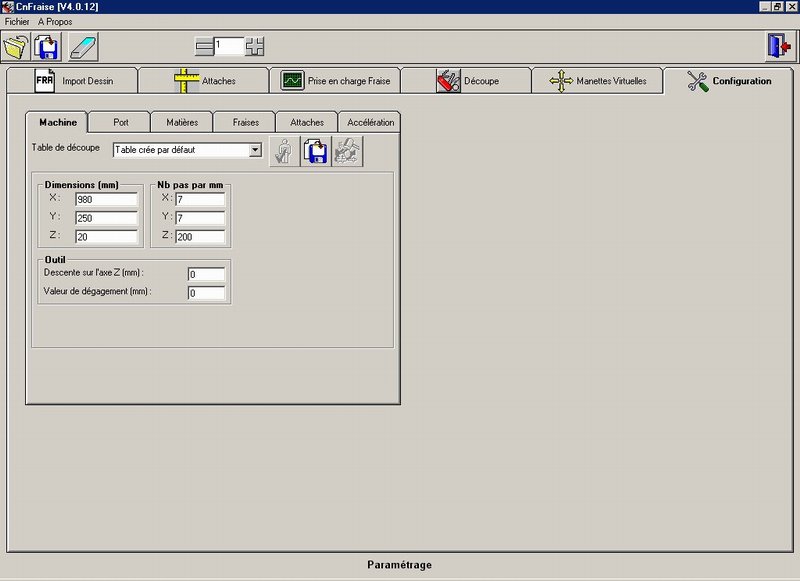

1. Paramétrage de la table :





1. Entrez les dimensions des axes de votre machine.

2. Entrez pour chacun des axes le nombre de pas nécessaire pour que l'axe de déplace d'un millimètre. Ceci dépend du type d'entrainement et de réduction de votre machine.
   Pour moi cela se présente de la façon suivante :


   • AXE X ET Y avec le kit Aéromaniacs :
     poulie moteur = 10 dents, poulie intermédiare = 34 dents, soit un taux de réduction de 34/10=3.4
     poulie d'entrainement = 18 dents, pas de 5.08mm, soit pour un tour un déplacement de 5.08x18=91.44mm
     pour un tour de poulies d'entrainement il faut 3.4 tours moteur, donc pour un tour moteur l'axe avance de 91.44/3.4=26.9mm
     les moteurs ont 200 pas, mais je fais fonctionner la MM2001 en mode demi pas ce qui double le nombre de pas moteur. Donc pour un pas l'axe avance de 26.9/400=0.06725mm.
     Soit pour parcourir 1mm : 1/0.06725=14.87 on pourra prendre 15 pas par mm.

   • Pour l'axe Z, nous avons :
     la réduction est la même mais l'entrainement est fait par une tige filetée M6, donc avec un pas de 1mm.
     Pour un tour de tige filetée l'axe Z avance de 1mm, il n'y a pas de réduction, les deux poulies (moteur et entraînement tige filetée) ont 18 dents.
     pour un tour de moteur l'axe Z avance de 1mm soit 400 pas pour 1mm (mode demi pas)
     le moteurs à donc 400 pas, pour 1 pas l'axe avance de 1/400=0.0025.
     C'est un peu démultiplié mais bon on verra...

3. Ne pas oublier sauvegarder le paramétrage (icone ) avant de quitter l'onglet "Machine".



NOTE : les champs "Descente sur l'axe Z" et "Valeur de dégagement" seront à remplir lorsque l'on fera de la découpe. Si ils sont à zéro votre fraise ne remontera pas entre deux coupes et ne dégagera pas en fin d'usinage.


2. Paramétrage de l'interface électronique :






1. Remplir les numéros de broches (pins DIR (commande le sens de rotation du moteur) et CLOCK (commande des pas que doit faire le moteur pour un ordre donné)), On laisse pour l'instant la case "inversion" que l'on cochera si besoin une fois que l'on aura vérifier que les moteurs sont bien commandé par le logiciel.
   Pour la MM2001 les entrées de commande pour les moteurs sont les suivantes :


   Broches de commande MM2001
   Moteur	Dir	Clock
   1 (YG)	2	3
   2 (XG)	4	5
   3 (YD)	6	7
   4 (XD)	8	9


   NOTE : Ces broches dépendent de la carte que vous utilisez, les réglages présentés sont optimisés pour la carte MM2001. Si vous utilisez une autre carte, cette définition ne conviendra pas forcément et quelques essais seront nécessaires pour trouver le bon paramétrage.



2. Ne pas oublier de remplir les champs "Durée Pas" et "Durée front H." et de faire calculer à CnFraise la "Base de temps" (bouton "Calcul du délai d'attente"), cela sert à ce que le DIR ne soit pas synchrone avec le front montant du signal CLOCK.
   La "Duree pas" ou la durée entre les pas determine la vitesse du moteur, plus cette valeur est petite plus la vitesse est grande.
   Il faut aussi préciser que seul "Duree pas" a un timing bien précis "Duree front H." peut varier sans soucis de 10% de "Duree pas" à 90% de "Duree pas".
   Le petit schémas de Laurent LOMBARDO sera plus parlant :

   Merci JF. Wadel et L. LOMBARDO pour l'explication de l'utilisation de ces paramètres.

   ATTENTION : pour faire calculer le délai d'attente à CnFraise, il faut que votre machine soit connectée au PC et la carte et les moteurs doivent être sous tension, sinon CnFraise fera une erreur de calcul (division par zéro, erreur 11) et se fermera !


3. Il ne faut pas oublier de sauvegarder le paramétrage (icône ) avant de quitter l'onglet "Configuration".


3. Essai avec la manette virtuelle :




Une fois le pramétrage effectué, les moteurs de votre machine doivent tourner lorsque CnFraise leur envoi des ordres. Pour tester cela cliquer sur l'onglet "Manette virtuelle".







les flèches servent à faire bouger les axes, la distance et la vitesse de déplacement peuvent être modifiées.
Les boutons 0X, 0Y et 0Z servent à mettre un des axes à zéro, le bouton RAZ XYZ met les trois axes à zéro. Ceci permet de régler le zéro de votre machine en plaçant la fraiseuse ou vous le désirai puis en mettant les axes à zéro avec RAZ XYZ ce point deviendra le zéro machine, c'est à dire le point ou reviendra la fraiseuse une fois la découpe terminée.

Faite effectuer des mouvements à votre machine en utilisant les flèches de commande. Alterner le sens des mouvements et vérifier que la machine va dans le sens désiré. Si ce n'est pas le cas revenir à l'onglet "configuration" et cocher la case "inversion" de l'axe qui est dans le mauvais sens.
Le bouton "origine logique" raméne la fraise dans la position où elle était lors de l'ouverture de la fenêtre "manette virtuelle".
ATTENTION : ne pas oublier de sauvegarder le nouveau paramétrage (icône ) avant de retourner à la "Manette virtuelle".

Si cela ne fonctionne pas il faut reprendre les réglages et vérifier les câblages.

Si tout fonctionne correctement vous pouvez essayer de faire usiner une piéce à votre machine. Pour le premier essai remplacer la fraiseuse par un stylo, on ne sait jamais...

Une fois que tout est bon le stylo sera avantageusement remplacer par la fraiseuse et les tests avec de la vrai matière pourrons commencer.
Suivant ces essais il est possible d'optimiser la vitesse de déplacement de la machine en jouant sur ces valeurs de "Durée Pas" et "Durée front H." sans oublier de recalculer la vitesse (bouton "Calcul du délai d'attente") et de sauvegarder le nouveau paramétrage (icône).

Pour plus d'informations, vous pouvez aller voir la doc du logiciel sur le site "CREAMAQ" : Tutorial cnfraise V4
